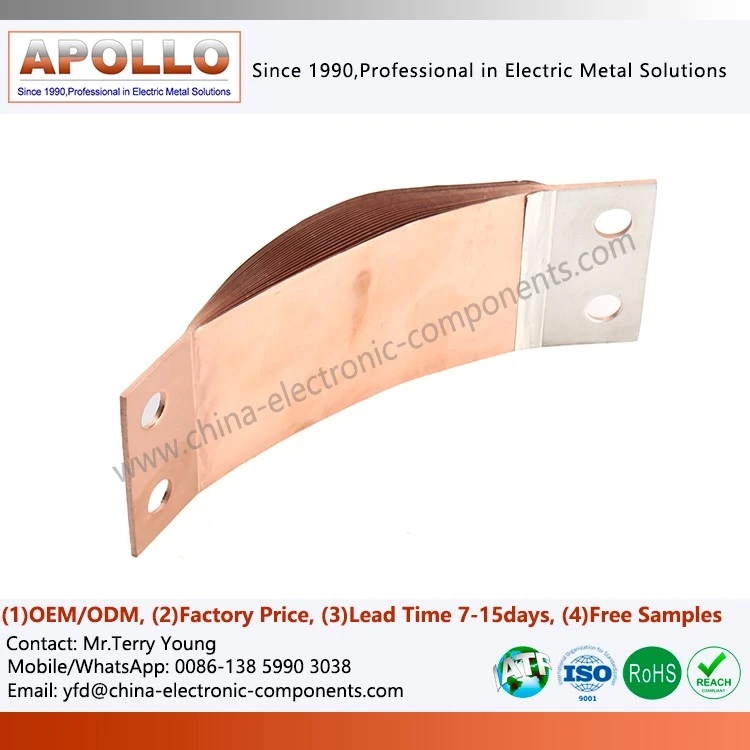

Shunts électriques en cuivre laminé
Description des produits
Les shunts électriques en cuivre laminé sont des connecteurs conducteurs flexibles formés en laminant plusieurs couches de feuille de cuivre à haute -conductivité, puis en les liant à l'aide de processus tels que le soudage par diffusion, le soudage moléculaire, le soudage sous pression ou le brasage. Leur structure se compose généralement de :
Conducteurs multicouches en feuille de cuivre-
Faces d'extrémité soudées et compactées
Zones de pliage flexibles
Couche d'isolation de surface (facultatif)
Bornes conductrices en platine
Par rapport aux barres omnibus en cuivre traditionnelles ou aux bandes de cuivre tressées, les structures en feuilles de cuivre laminées offrent des avantages significatifs en termes d'efficacité de conductivité, de flexibilité et d'adaptabilité aux conditions de fonctionnement dynamiques.
Présentation des détails de précision : fabrication de haute-qualité
| Coupe transversale de fusion 100 % entièrement dense- | Une fois les extrémités soudées par diffusion-ouvertes, la microscopie métallographique révèle que le délaminage original de la feuille de cuivre a complètement disparu, se transformant en une structure continue et uniforme de grains de cuivre pur, exempte de pores, de trous d'épingle, de joints de soudure à froid ou d'inclusions non-métalliques. |
| Anti-Arc Edge | Tous les bords exposés des extrémités et les sections de transition flexibles subissent des coins arrondis finement polis. L'absence d'arêtes vives empêche efficacement les décharges localisées de pointe ou les décharges corona dans les applications électriques à haute tension, garantissant ainsi la compatibilité électromagnétique (CEM) du système. |
| Processus anti--anti-adhérence intercalaire facultatif | Pour des projets spécifiques nécessitant une flexibilité ultra-élevée, les sections non-soudées de la feuille de cuivre peuvent subir un traitement anti-adhérence-au niveau du micron-. Cela permet aux couches de feuille de cuivre de glisser librement et en douceur comme les pages d'un livre lorsqu'elles sont pliées sous contrainte, réduisant ainsi davantage le coefficient de rigidité structurelle global et obtenant une flexion compacte à des angles extrêmes. |
| Inspections rigoureuses des performances électriques et physiques | Chaque lot de barres omnibus flexibles laminées en cuivre est soumis à des tests rigoureux de faible résistance CC (Micro-ohm), à un contrôle de tension de tenue d'isolation haute tension (Hi-Pot) et à des tests mécaniques de résistance à la traction avant de quitter l'usine. Toutes les données de production de masse sont archivées numériquement, conformément aux normes élevées de traçabilité mondiale de l'ingénierie énergétique. |
Fonctions principales : rémunération flexible dans les parcours actuels
Conduction de courant élevé
La barre omnibus flexible en cuivre multicouche pour la connexion parallèle de l'appareillage de commutation fournit un chemin d'impédance à faible -, avec une capacité de transport de courant - augmentant linéairement avec le nombre de couches et la section transversale -, répondant aux exigences de courant extrêmes de la charge rapide des batteries ou des courts-circuits des transformateurs de puissance.
01
Absorption de tolérance tridimensionnelle-
Dans l'assemblage de modules de batteries, il absorbe les tolérances de fabrication et les déplacements de dilatation/contraction thermique entre les cellules, les modules et le boîtier, évitant ainsi le cisaillement des bornes ou la déchirure des soudures provoquée par des connexions rigides.
02
Isolation des vibrations
Pendant le fonctionnement du véhicule ou du fonctionnement de l'équipement électrique, le connecteur en feuilles laminées en cuivre isole la transmission des vibrations par déformation flexible, protégeant les bornes de la batterie, les isolateurs en céramique ou les bornes du disjoncteur de l'usure par frottement.
03
Tampon de contrainte thermomécanique
Pendant les cycles thermiques de charge/décharge ou les fluctuations de la charge de puissance, il compense la dilatation linéaire des conducteurs par expansion et contraction élastiques, empêchant ainsi l'accumulation de contraintes thermiques aux extrémités fixes.
04
Conformité de l'installation
Les connexions flexibles pré-courbées éliminent le besoin d'alignement forcé lors de l'assemblage sur-site, réduisant ainsi le stress de l'assemblage et le risque de dommages-causés par l'homme.
05
Avantages de la fabrication : Détection-de bout en bout-des micro-défauts et flexibilité personnalisée
Pour les connecteurs électriques, même des défauts internes infimes peuvent être le point de déclenchement d’un futur emballement thermique :
Tests non destructifs par ultrasons C-scan- :Chaque lot de terminaux soudés par diffusion-est soumis à une inspection par imagerie C-scan par ultrasons. Cela identifie avec précision les vides infimes, la fusion incomplète ou les fissures dans la surface de soudure, garantissant ainsi un rapport de surface de soudure efficace dépassant de loin les références de l'industrie et minimisant les fluctuations de la résistance thermique et de la résistance de contact.
Spectre complet-diffusion du millimètre à l'échelle de la centaine-millimètre :Nous possédons une configuration de ligne de production flexible, capable de produire des cavaliers courts avec des sections-de seulement quelques millimètres carrés dans les blocs-batteries, ainsi que d'énormes barres omnibus flexibles en cuivre laminé avec des-sections transversales de milliers de millimètres carrés et des longueurs dépassant les mètres sur les transformateurs de puissance. Cela garantit une qualité élevée et constante dans différentes spécifications sans nécessiter de modifications de la logique du processus de base.
Contactez-nous
Nous fournissons non seulement des produits standardisésBarres omnibus flexibles en cuivre laminéesproduits, mais offre également un support d'ingénierie intégré, depuis la conception de structures conductrices et la sélection de matériaux jusqu'à la production de masse, adaptée aux structures d'équipement des clients, aux schémas actuels et aux processus d'assemblage. Cela aide les nouveaux projets énergétiques et électriques à atteindre un fonctionnement plus stable et fiable à long terme-.
