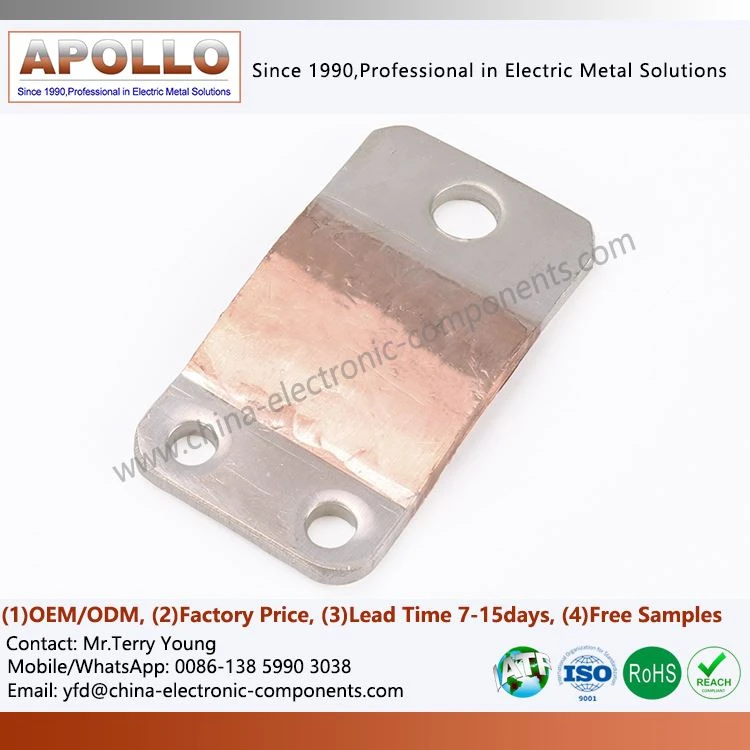

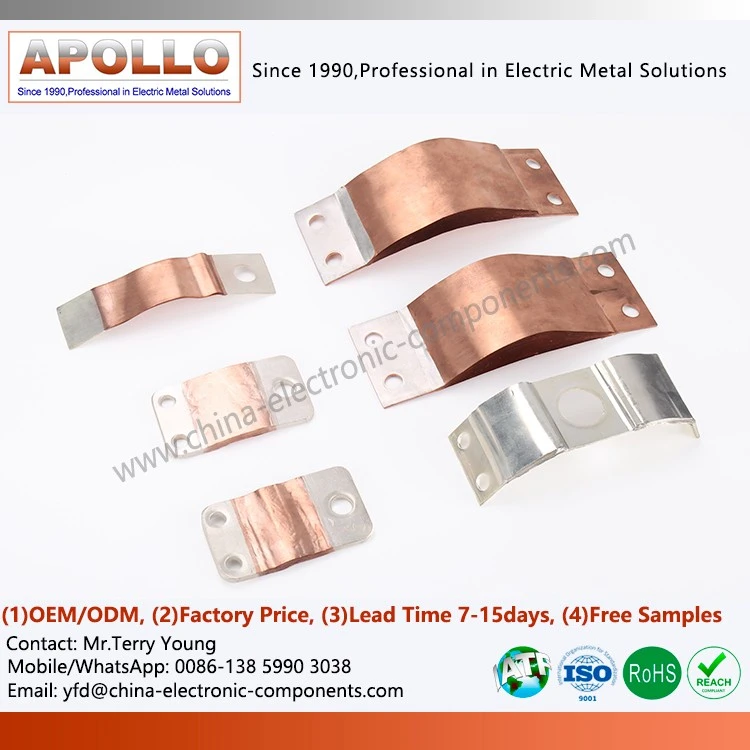

Connecteurs flexibles en feuille de cuivre
Description des produits
Nous divisons la conception de nos connecteurs flexibles en feuille de cuivre en deux voies technologiques principales pour répondre avec précision aux besoins différenciés de diverses industries :
1. Connexions flexibles dédiées aux batteries d’alimentation des véhicules à énergie nouvelle (VE)
Répondant à l'espace compact et aux exigences strictes en matière de légèreté des packs de batteries lithium-ion, nos connexions flexibles en feuille de cuivre-de petite taille possèdent une flexibilité extrêmement élevée.
Applications : jeux de barres inter-modules, connexions de terminaux cellulaires, systèmes de distribution d'énergie BMS.
Caractéristiques techniques : absorbe les contraintes d'expansion pendant les cycles de charge-décharge de la batterie, évitant ainsi d'endommager les bornes.
2. Connexions à courant-élevé pour l'électricité et l'industrie lourde
Pour les équipements de haute-puissance tels que les transformateurs, les appareillages de commutation et l'aluminium électrolytique, nous fournissons des compensateurs en feuille de cuivre-de grande section.
Applications : câbles de transformateur, connexions de groupes électrogènes, équipements de galvanoplastie, joints de dilatation de jeux de barres.
Caractéristiques techniques : Atténue efficacement les vibrations électromagnétiques et les déplacements thermiques pendant le fonctionnement de l'équipement.
Affichage détaillé
Interface microscopique
L'échantillonnage métallographique révèle une interface continue de grains de cuivre à travers la zone de liaison soudée par diffusion-, sans résidus de soudure ni inclusions d'oxyde évidents. La ligne de liaison est presque impossible à distinguer, garantissant une faible résistance et une grande fiabilité.
Fin du traitement du visage
Les surfaces des joints à recouvrement sont-usinées avec précision pour obtenir une planéité semblable à un miroir-, permettant un contact de surface-à-surface plutôt qu'un contact linéaire pendant le serrage des boulons, réduisant ainsi considérablement la résistance de contact. Les trous de montage sont usinés CNC avec des tolérances de diamètre contrôlées à H12, garantissant un ajustement précis avec les boulons standard M6/M8.
Qualité des bords
Les bords découpés-sont sans bavures-et délaminés. Les surfaces coupées de chaque barre omnibus flexible en feuille de cuivre avec couche de tube isolé sont soignées et cohérentes, évitant ainsi le risque de courts-circuits intercouches ou de perforations de la couche isolante causées par des bavures.
Cohérence de la surface
Le placage couvre uniformément toutes les surfaces de cuivre exposées, y compris les zones d'extrémité des espaces intercouches, empêchant efficacement la corrosion électrochimique de pénétrer des bords vers l'intérieur pour le connecteur de barre omnibus de batterie en feuille de cuivre.
Fonctions principales : protection systémique au-delà de la simple conductivité
| Absorption des contraintes mécaniques à haute-fréquence | Lors de la conduite de véhicules à énergie nouvelle ou des vibrations d'équipements industriels, le connecteur flexible peut absorber efficacement les vibrations mécaniques et les impacts inertiels dans les axes X, Y et Z, empêchant ainsi la transmission de forces rigides aux bornes fragiles des cellules de batterie ou aux joints de soudure des composants électriques. |
| -Compensation de dilatation thermique et de contraction tridimensionnelle | Lorsqu’un courant important passe, la barre omnibus en cuivre subira une dilatation thermique importante. La capacité de déformation de la zone flexible peut parfaitement absorber cette déviation dimensionnelle axiale et latérale, évitant ainsi le désastre de la « déchirure sous contrainte thermique ». |
| Réduction des pertes par courants de Foucault et par effet cutané | Par rapport aux barres omnibus en cuivre massif, la structure à film mince multi-couches-peut réduire considérablement l'augmentation de la résistance provoquée par l'effet cutané dans un champ magnétique alternatif. Simultanément, grâce à l'isolation intercalaire, la barre omnibus flexible en cuivre à feuilles laminées coupe efficacement les boucles de courants de Foucault internes, réduisant ainsi le chauffage à haute fréquence -. |
| Respect parfait des tolérances d'installation | Dans le processus d'assemblage d'ensembles complets d'équipements électriques à grande échelle, les tolérances d'usinage et les défauts d'alignement sont inévitables. La flexibilité du connecteur flexible en feuille de cuivre pour batterie New Energy leur permet d'absorber ces tolérances comme un « ressort », réduisant ainsi considérablement la difficulté d'assemblage et le taux de défauts. |
Avantages des matériaux – Choix d'ingénierie, de la feuille de cuivre au traitement de surface
Substrat : Connecteur de barre omnibus de batterie en feuille de cuivre à haute-conductivité et haute-pureté
Utilise du cuivre électrolytique standard national T2 ou américain C11000, avec une conductivité supérieure ou égale à 98 % IACS (International Annealed Copper Standard) et une résistivité aussi basse que 0,01724 Ω·mm²/m.
La surface de la feuille de cuivre est exempte d'oxydation, d'huile et de trous d'épingle, et ne présente aucune rouille rouge après un test au brouillard salin neutre (NSS) de 24 heures.
La structure de stratification multi-couche fournit une compensation de l'effet cutané : sous courant alternatif ou courant d'ondulation haute-fréquence, la résistance alternative totale est inférieure à celle d'une seule barre omnibus en cuivre de même-section.
Traitement de Surface : étamage/placage d'argent/cuivre nu en option
Étamage : convient à l'environnement des batteries de véhicules à énergie nouvelle (traces d'évaporation d'électrolyte, humidité), avec une épaisseur de placage de 8 à 12 μm, une bonne soudabilité et une prévention du vert-de-gris.
Silver plating: Used at the contact terminals of high-current switchgear, reducing contact resistance, resisting oxidation, and resulting in lower temperature rise (suitable for continuous current carrying >scénarios 800A).
Cuivre nu + anti-oxydation : utilisé dans des boîtes de distribution fermées, avec un film protecteur organique pour une optimisation des coûts.
Avantages des matériaux isolants
Tube en caoutchouc de silicone : large plage de température de -40 degrés à 200 degrés, flexible et non-fragile, adapté aux environnements de vibration à long terme au sein des batteries.
Enroulement du film polyester (PET) : seulement 0,1 mm d'épaisseur, n'augmente pas le diamètre extérieur global, adapté aux applications extrêmement compactes.
Contactez-nous
Lorsque votre batterie ou votre système électrique nécessite plus qu'un simple conducteur-il nécessite une flexion technique qui survit à une décennie de cycles thermiques et de vibrations de la route-notre diffusion-liéeRuban flexible en feuille de cuivre laminéoffre une fiabilité de qualité métallurgique-sans compromis ; demandez dès aujourd’hui votre fiche technique et votre échantillon d’évaluation pour voir comment nous résolvons la fatigue des interconnexions avant qu’elle ne devienne une panne sur le terrain.
